护环热锻技术获国家发明专利2项.揭示了Mn18Cr18N钢多火次、多工步热变形组织演变机制，建立了该材料加热过程晶粒长大模型、热变形动态再结晶、静态再结晶及亚动态再结晶等组织变化模型，与数值模拟相耦合，实现了大型护环热锻晶粒细匀化的控制，其晶粒度控制在3.5～4级。研发了包套冲挤等大型护环热锻短流程新技术，给出了护环裂纹的防治和省力成形方法，解决了热锻开裂难题，工艺流程大大缩短。

 300MW护环热锻现场

护环冷变形强化技术获国家发明专利2项。开发了液压机加载密封——超高压泵液压胀形技术，能够在8000吨~12000吨压机上单套或多套模具进行50MW~1000MW大型护环冷变形强化，可以实现一模共用，节省投资。

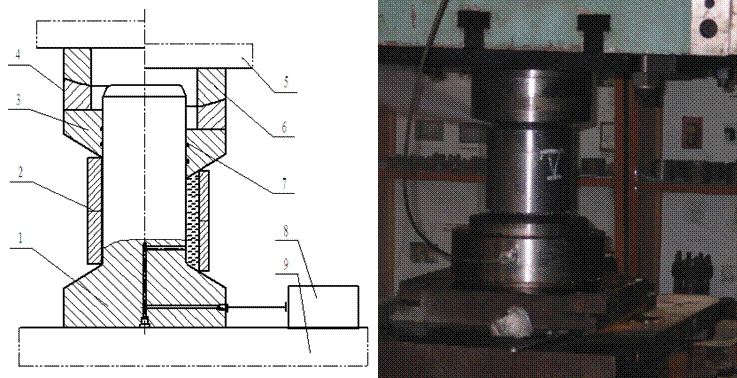

液压机加载密封——超高压泵液压胀形技术示意图及现场
